Rampe de signalisation LED JAEREN – 1460mm

426,40 incl btw (0,00 excl btw)

Possibilité de remises sur volume

Les réductions ne sont pas cumulables. La remise la plus élevée sera appliquée.
  • Homologué route
  • Orange/ blanc
  • 25 modèles de clignotant
  • 1420mm

État : En stock | Envoi gratuit à partir de 200€ d'achat

UGS : EL540-1420 Catégorie : Étiquettes : , , , GTIN: 6013702985968

Description

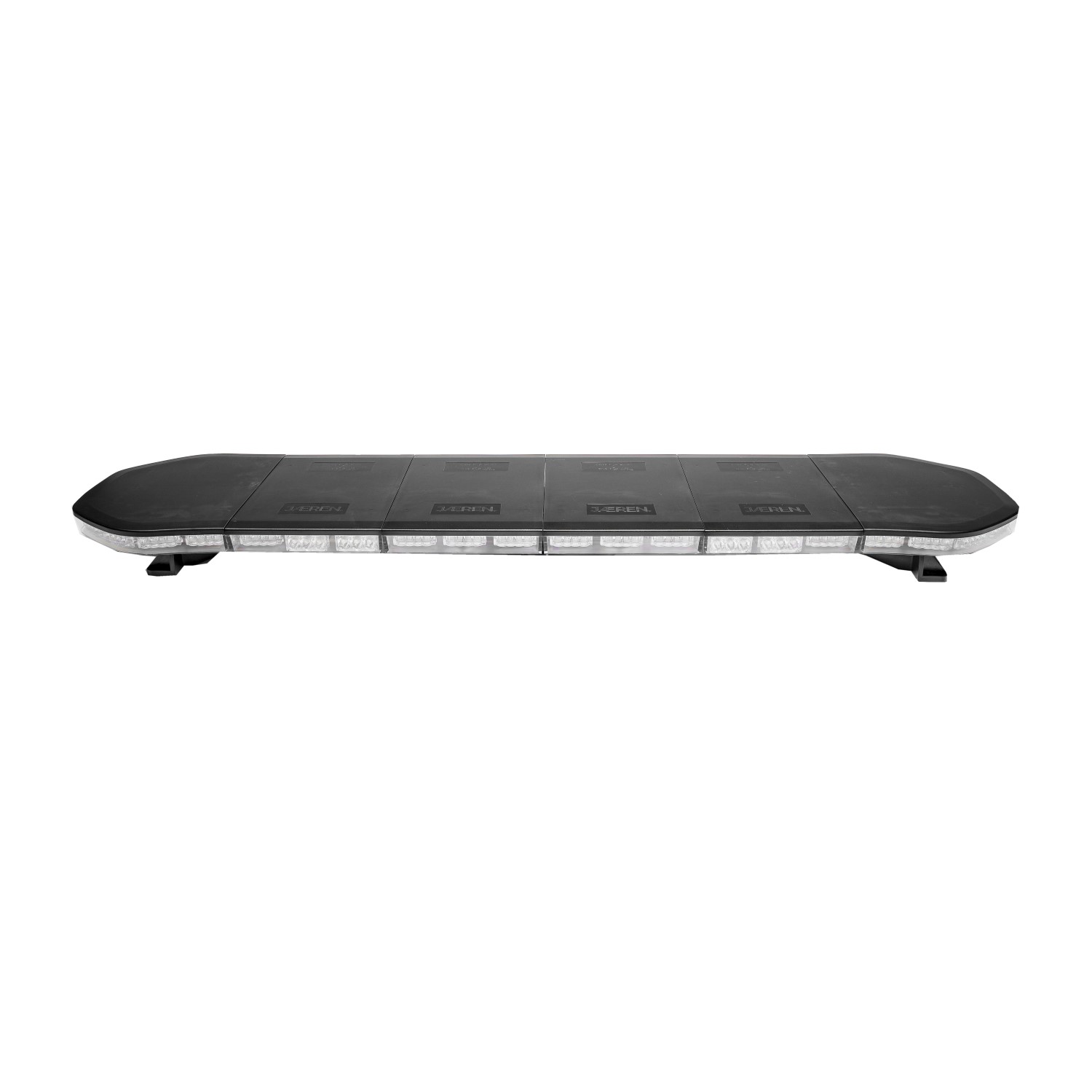

Rampe de signalisation LED JAEREN de 192W

Caractéristiques générales :

  • Homologation marquage E : ECE-R10 / ECE-R65 / SAE J845 classe 1
  • Couleur : orange / blanc
  • 25 modèles de clignotants
  • Fonction feux de route sur 3 côtés
  • Lentille PMMA résistante aux chocs
  • Étanchéité : IP67
  • Boîtier solide

Caractéristiques électriques :

  • Puissance : 192W
  • Tension : 10-30V

Dimensions en mm :

  • Longueur : 1420mm
  • Hauteur : 93mm
  • Largeur : 326mm



Mode d’emploi de la rampe

Important, veuillez lire le mode d’emploi avant le montage et la première utilisation de cette barre lumineuse pour feux de détresse!

  1. Ce mode d’emploi suppose que le montage est effectué par un mécanicien/technicien automobile qualifié.
  2. Planifiez l’ensemble du câblage et l’acheminement des câbles avant l’installation.
  3. Choisissez l’emplacement de montage de la barre lumineuse sur une surface plane et lisse et centrez l’appareil au-dessus de la largeur du véhicule.

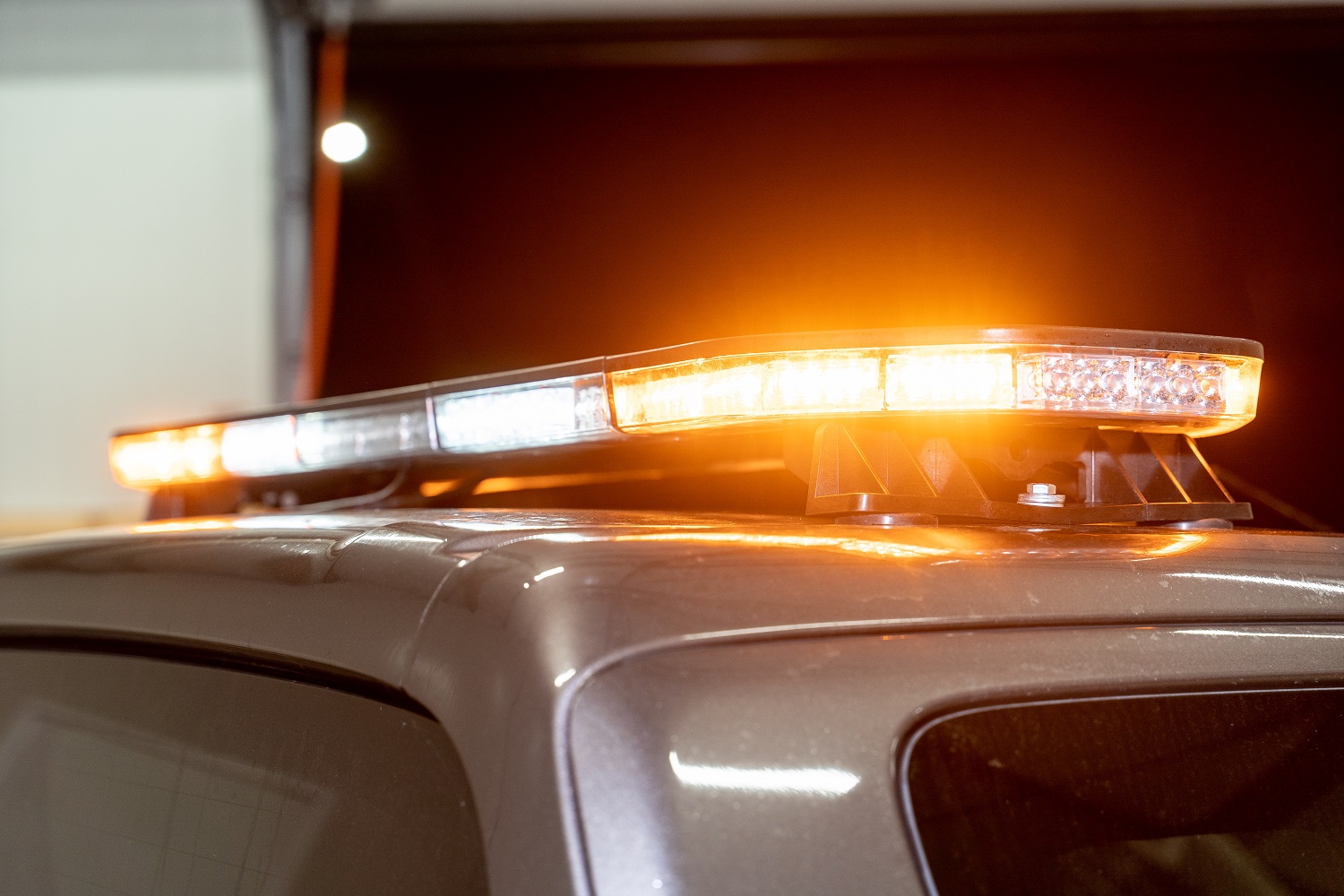

  4. Le lieu de montage de la rampe doit être choisi de manière à ce qu’elle soit montée droite sur le toit pour assurer une visibilité optimale pour les véhicules qui s’approchent. En outre, le montage doit être effectué de manière à ce que la distance entre le toit et la barre lumineuse ne soit pas inférieure à 12 mm.
  5. Les rampes de signalisations sont des dispositifs d’avertissement polyvalents et performants, qui conviennent à différents types de véhicules et d’applications. De nombreuses options et 3 longueurs sont disponibles (760/1200/1460mm). Les rampes lumineuses peuvent également être fixées de manière permanente au véhicule à l’aide du kit de montage sur toit fourni.

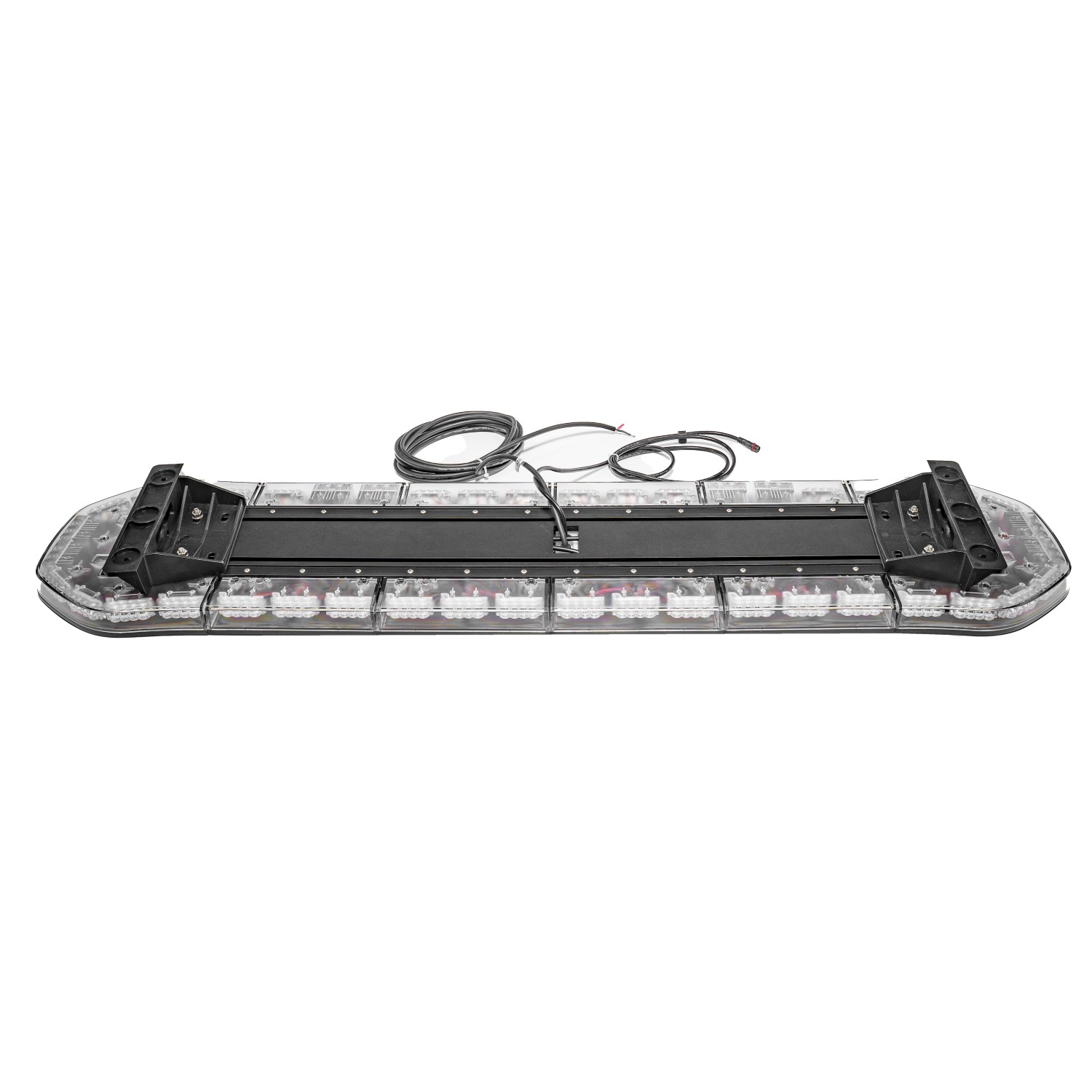

Si les pieds de montage ne sont pas encore montés sur la rampe, installez-les comme suit :



  1. Insérez les têtes des vis de fixation M8 dans l’ouverture située à l’extrémité des fentes de la base de la rampe de signalisation.
  2. Fixez les pieds de montage avec des écrous M8 et un ressort sans serrer sur l’extrusion de base des rondelles
  3. Déterminez la meilleure position de la barre lumineuse et le meilleur câblage possible
  4. Desserrez les écrous M8 pour permettre aux pieds de montage de glisser le long de la base. Placez la rampe sur le véhicule à l’endroit souhaité et faites glisser les pieds montés en position. Il est recommandé de positionner les pieds de manière symétrique et à proximité des bords arrondis du toit, là où le toit est le plus solide.
  5. Marquez la position du trou de montage au centre sur le toit à l’aide des pieds mis en place. Retirez la barre lumineuse et percez le diamètre de 8,5 mm à 10,0 mm. Percez les trous comme indiqué. Conseil : L’entraxe entre les trous de montage d’un pied est de 135 mm
  6. Insérez les vis M8 dans les pieds de montage et serrez les écrous M8. Maintenez les pieds à la base de la rampe.
  7. Montez la rampe avec les boulons M8 à travers les trous percés à l’étape 4 et faites passer le fil comme prévu à l’étape 2.
Voir plus

Informations complémentaires

Marque

Jaeren

Puissance totale

192W

Tension

10-30V

Couleur de lumière

blanc, Orange

Indice de protection IP

IP67
